4H-SiC晶体基片
产品概述:

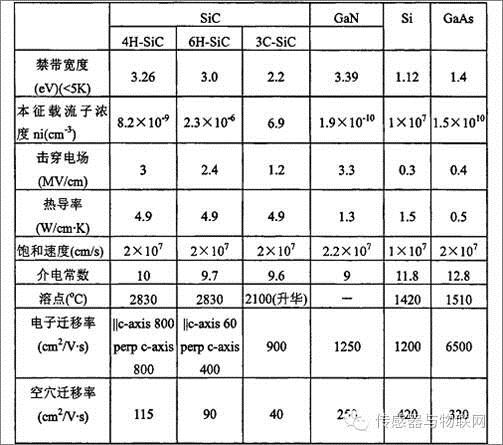

SiC属于第三代半导体基础材料,禁带宽度大于2eV。其中4H-SiC禁带宽可以达到3.26eV,迁移率高:900cm2/V.s。
免责声明: 本站产品介绍内容(包括产品图片、产品描述、技术参数等)仅用于宣传用途,仅供参考。由于更新不及时和网站不可预知的BUG可能会造成数据与实物的偏差,请勿复制或者截图。如果您对参数有异议,或者想了解产品详细信息及更多参数,请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺,请勿将此参数用于招标文件或者合同,科晶公司会不定期完善和修改网站任何信息,恕不另行通知,请您谅解。 如果您需要下载产品的电子版技术文档,说明书(在线阅览),装箱单,与售后安装条件等文件,请点击上方的附件下载模块中选取。商城产品仅针对大陆地区客户,购买前请与工作人员沟通,以免给您带来不便。
技术参数产品视频实验案例警示/应用提示配件详情
产品名称

 4H-SiC晶体基片


技术参数

晶体结构:

六方晶系

晶格常数:

a=3.08Å  c=10.05Å

熔点2827℃

硬度(Mohs):

9.2

方向:

生长轴或偏(0001) 3.5°

密度(g/cm33.16

带隙:

2.93eV (间接)

导电类型:

N导电

电阻率:

0.1-0.01 ohm-cm

介电常数

e(11) = e(22) = 9.66     e(33) = 10.33

导电率:

5W / cm·K

生长方式:

MOCVD(有机金属化学气相沉积)

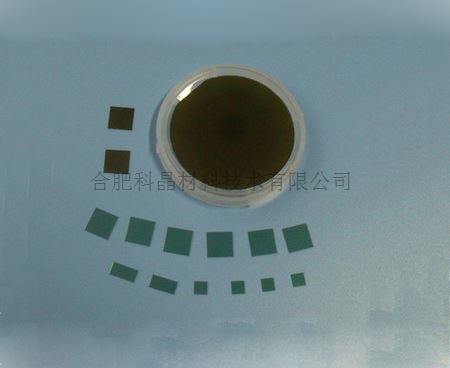

产品规格

常规晶向:

常规尺寸:

10x5mm 10x10mm,dia2"x0.33mm,dia4"x0.35mm

抛光情况:

单抛、双抛

抛光面:

常规单抛为“Si 面抛光,可按要求做“C”面抛光

抛光面粗糙度:

15A

注:尺寸及方向可按照客户要求定做


晶体缺陷

人工生长单晶都可能存在晶体内部缺陷



标准包装

1000级超净室,100级超净袋或单片盒封装
