| 设备名称 | 1100℃CVD法粉体表面包覆回转炉--OTF-1100X-R-15-AF （2019.11.28—科晶实验室审核） |
| 产品提示 | 1.科晶实验室邀请提示 2.图片未及时更新提示 3.多种配件可选提示 4.危险设备操作提示 |
| 主要特点 | ·炉体可以倾斜，倾斜角度可调（0 - 15°（电动倾斜）），便于对烧结好的粉料进行卸料。 ·炉体开启式设计（电动开启/关闭），方便更换炉管。 ·三个温区分别有三个独立的温控系统控制。 |
| 相关视频 | |
| 基本参数 | ·温度：1000℃ （1100℃＜30min） ·建议升温速率：≤10℃/min ·恒温精度：±1℃ ·电源：AC380V，三相 ·功率：最大45KW ·转速：0-10RPM（可调） 更多参数请联系科晶销售部 |

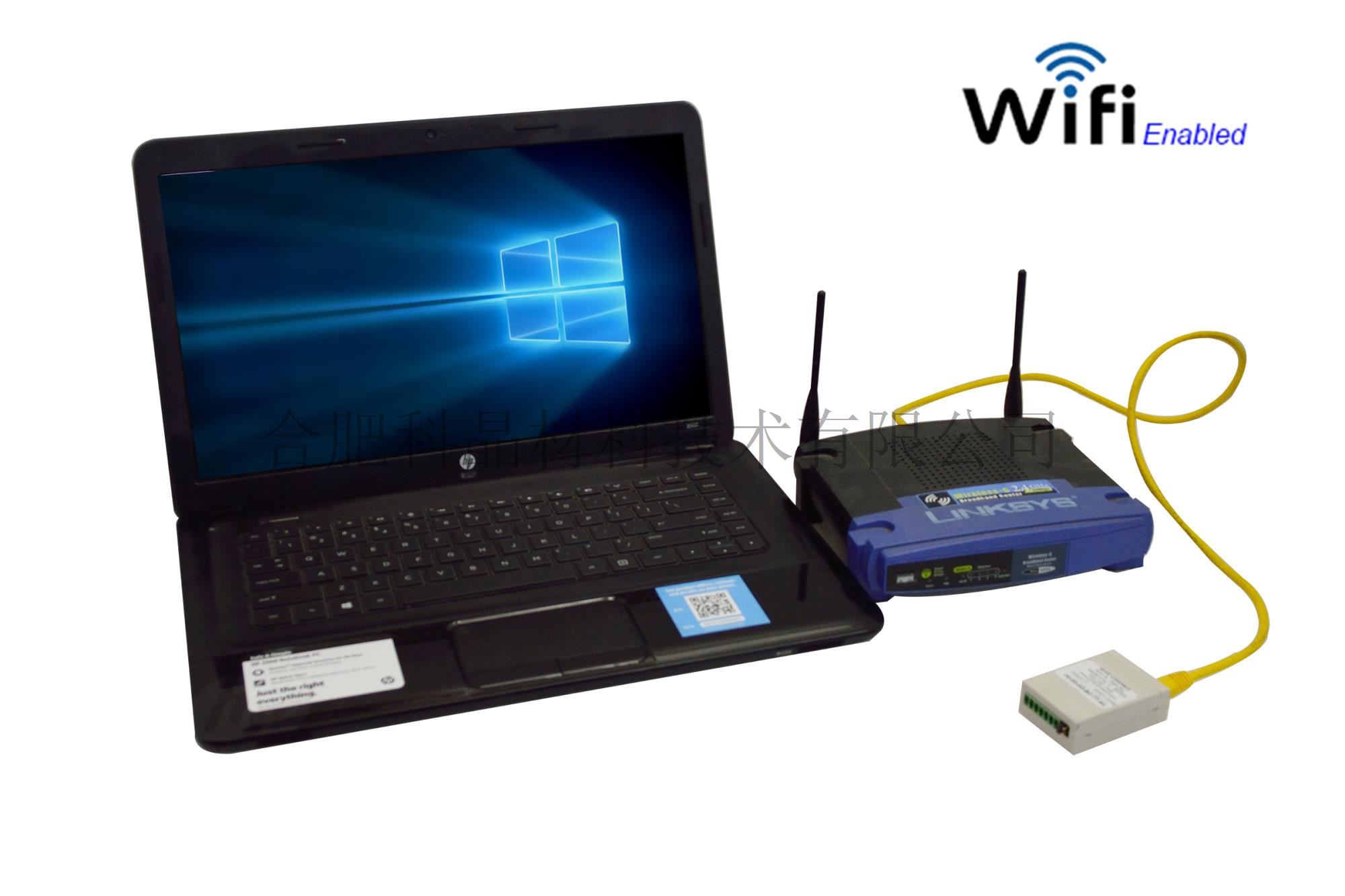

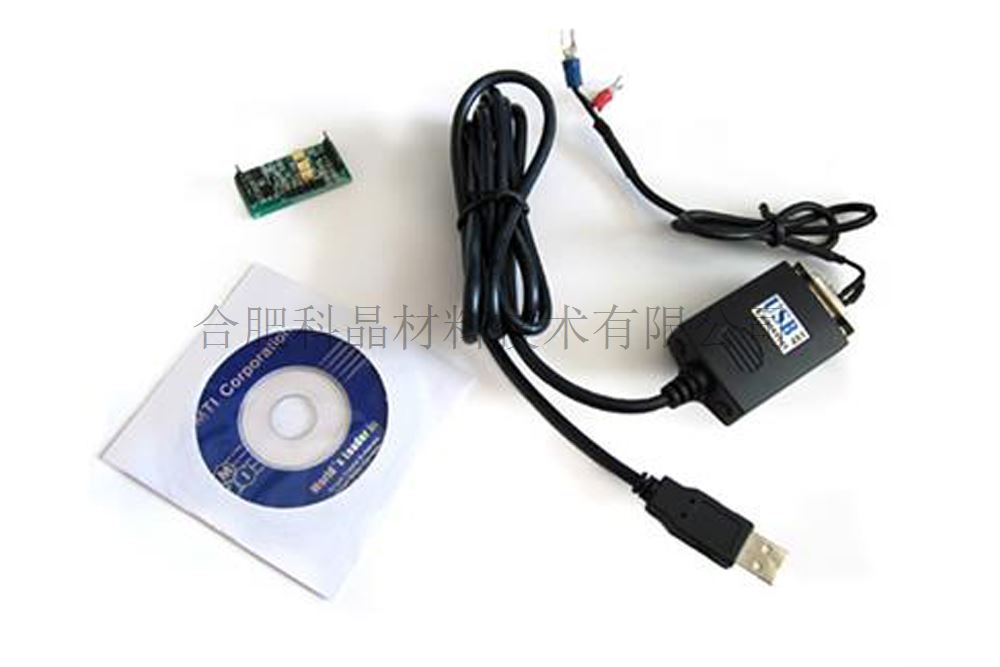

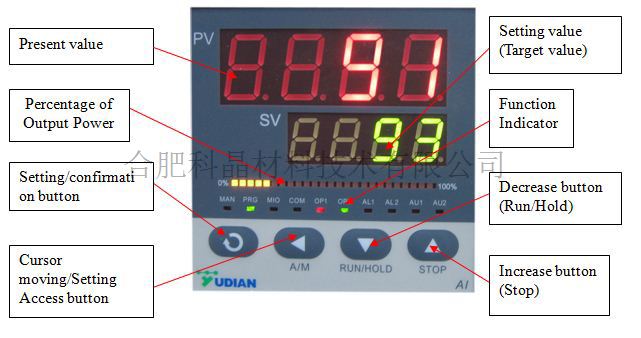

| 加热元件和温控系统 | ·SiC棒为加热元件，更易维修和更换 ·PID自动控温系统 ·智能化50段可编程控制 ·带有RS485接口 ·可选购电脑温度控制软件(MTS-02控制模块)，用于控制升温曲线和导出数据。
|

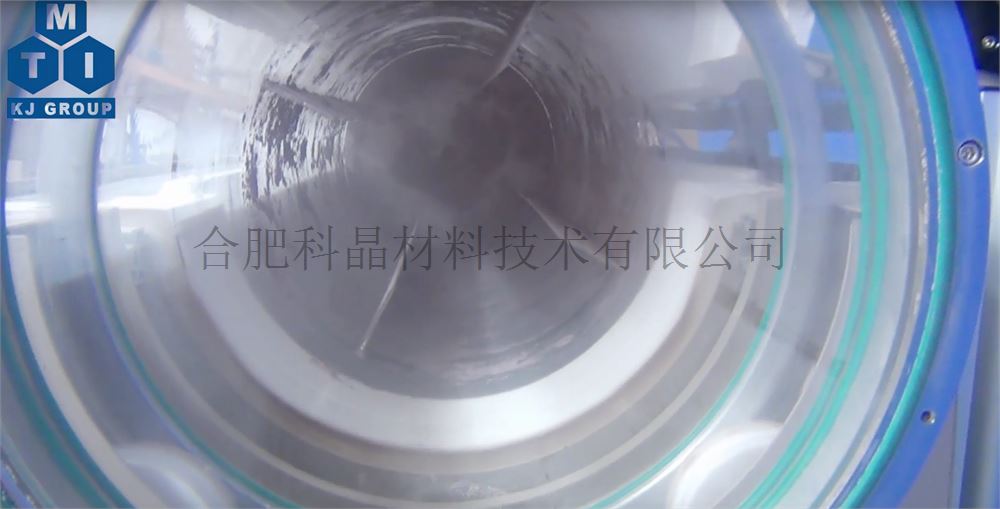

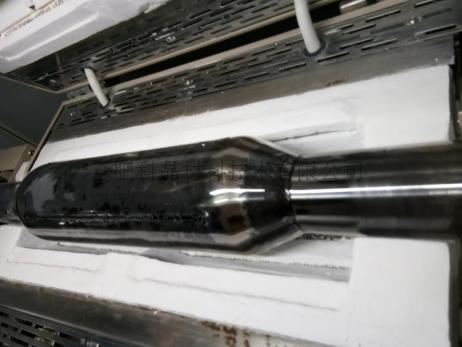

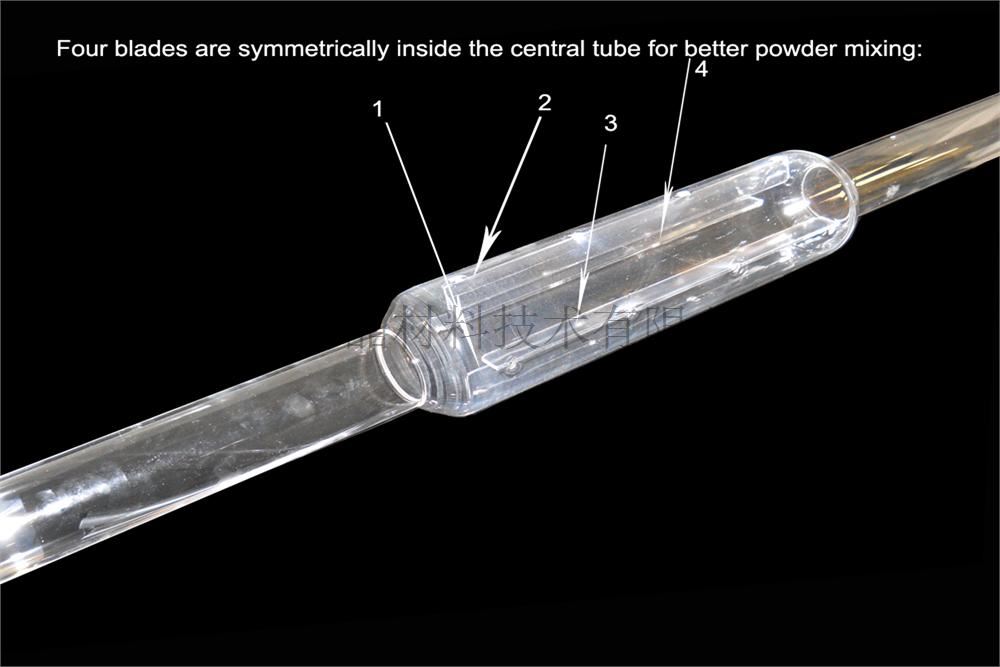

| 炉体结构和炉管尺寸 | ·高纯氧化铝纤维作为炉膛材料（表面涂有高温氧化铝涂层，可提高加热效率延长炉膛使用寿命） ·炉管可转动，使粉体烧结更加均匀 ·异型石英管，内部焊接有扬料板，使粉体烧结更加充分和均匀
|
| 法兰及管堵 | ·设备中配有一套不锈钢密封法兰，法兰上安装有一机械压力表（量程：-0.1MPa-0.15MPa） ·动密封处采用磁流体法兰密封，以保证法兰的前端在受控气氛下旋转时不会移动。 ·设备中安装有2个氧化铝管堵（表面涂有高温氧化铝涂层），管堵与法兰连接，随炉管一起转动。
|

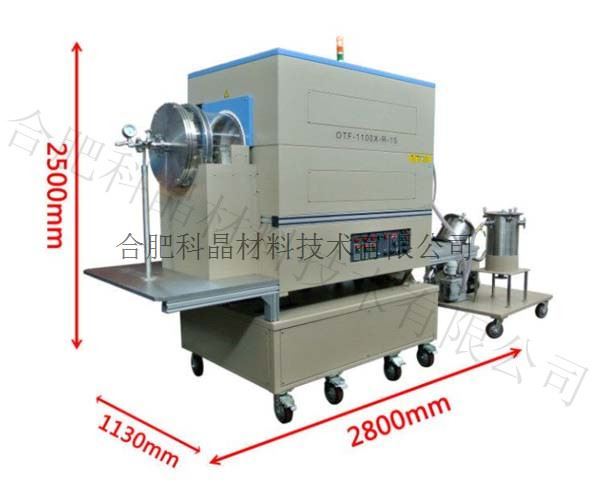

| 尺寸 | ·L2800mm * W1130mm * H2500mm
|
| 重量 | 900 Kg |
| 认证 | 若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。
|
| 质保 | 一年质保期，终生维护 特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。 |
| 国家专利 | 专利名称：一种开启式自动进出料旋转炉 专利号：ZL 2019 2 0101403.3 尊重创新、鄙视抄袭、侵权必究 |
科晶实验室对OTF-1200X-4-R-Ⅱ-AF设备做了一系列实验研究：
热处理实验结果：
实验 | 结果 |
碳粉 |
|

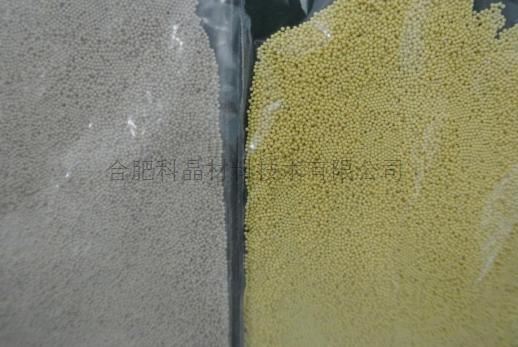

氧化锆球 |
|
沥青 |
|
CVD实验结果：
实验 | 结果 |
乙炔氛围包覆碳 | 高温时，粉末粘黏石英管内壁，包覆率为2% |
混合气氛围包覆碳 | 高温时，粉末粘黏石英管内壁 |

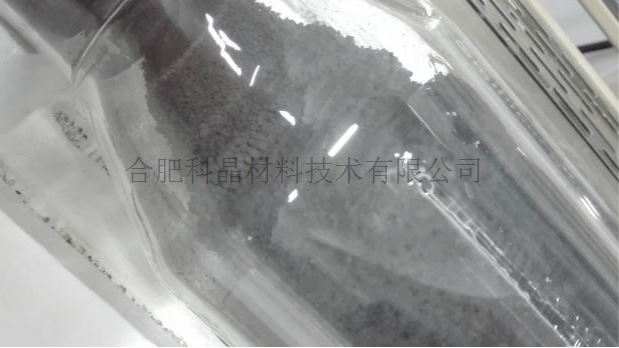

氧化物小球包覆沥青 | 轻微结块，包覆率为13% |

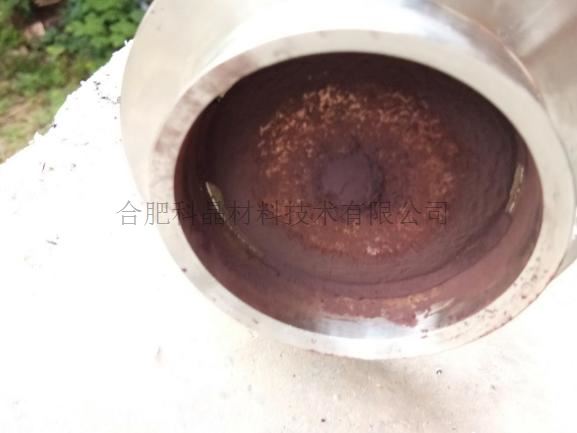

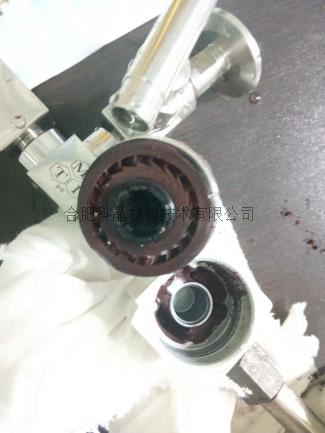

发生粉末堵塞法兰现象：
使用粉末过滤器过滤尾气，可避免堵塞情况发生。
若有疑问或需要更多详细数据请联系科晶实验室
应用提示 | ·使用冷阱时，由于是刚性连接，注意冷阱与腔体保持在同一水平线上，避免腔体升降产生应力导致接口脱离。 ·由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀。 ·回转炉可与自动连续进料器配合使用，可实现在气氛保护环境下连续进料。 ·可选购本公司的供气系统和自动进料器，与回转炉配合可实现用CVD方式，对粉体表面进行包覆。 ·各型号回转炉的装料量。
| ||||||||||||
警示 | ·降温时请利用程序降温，不建议直接按：“STOP”键降温，设备温度500度以上禁止关闭电源，以免发生误开误伤事故。 ·不得通入氯化物，硫化物等易腐蚀气体，易造成法兰，波纹管（选配）等不锈钢材质的配件损坏。 ·请注意选配的炉管使用的温度。选配炉管具体情况请和我公司销售沟通。 ·高温炉炉管不建议正压使用，若使用正压压强炉管内气压绝不可高于0.02MPa。 ·对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）。 ·当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当。 ·进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击。 ·石英管的长时间使用温度＜1100℃。 |

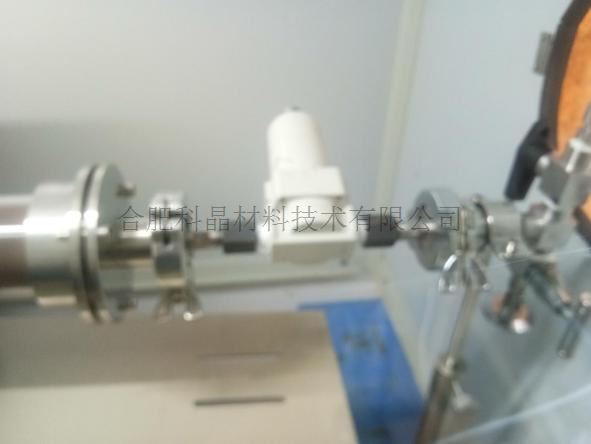

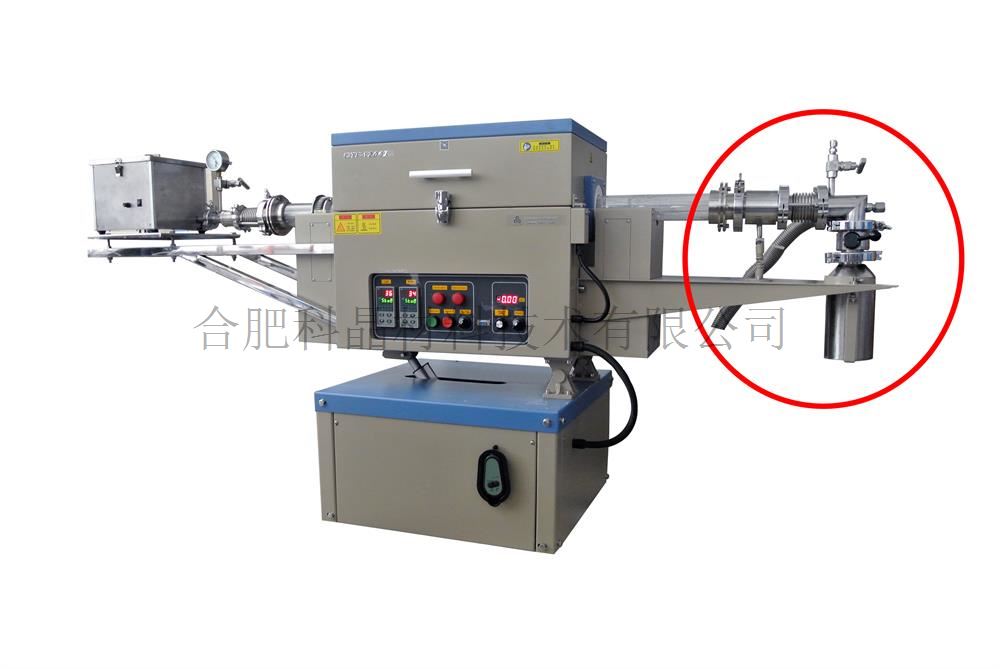

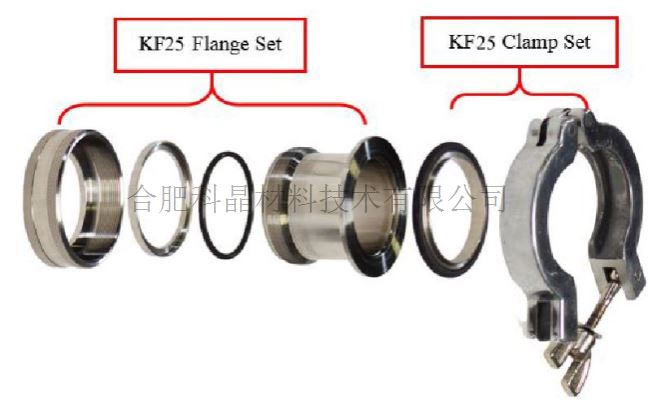

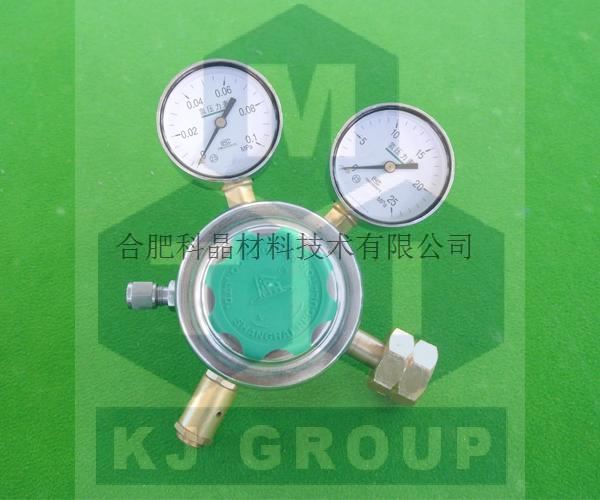

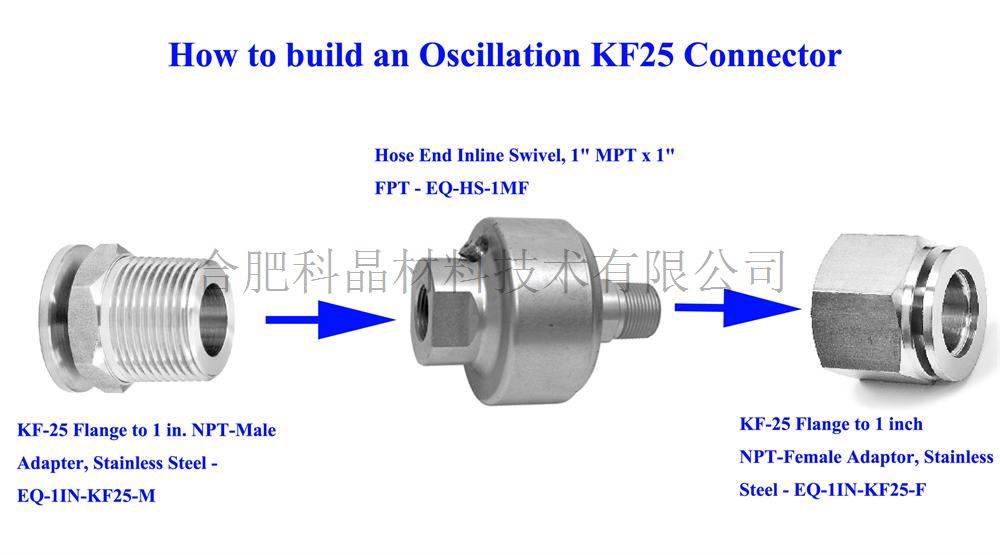

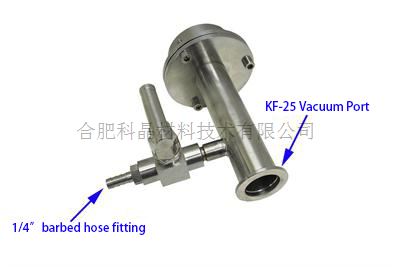

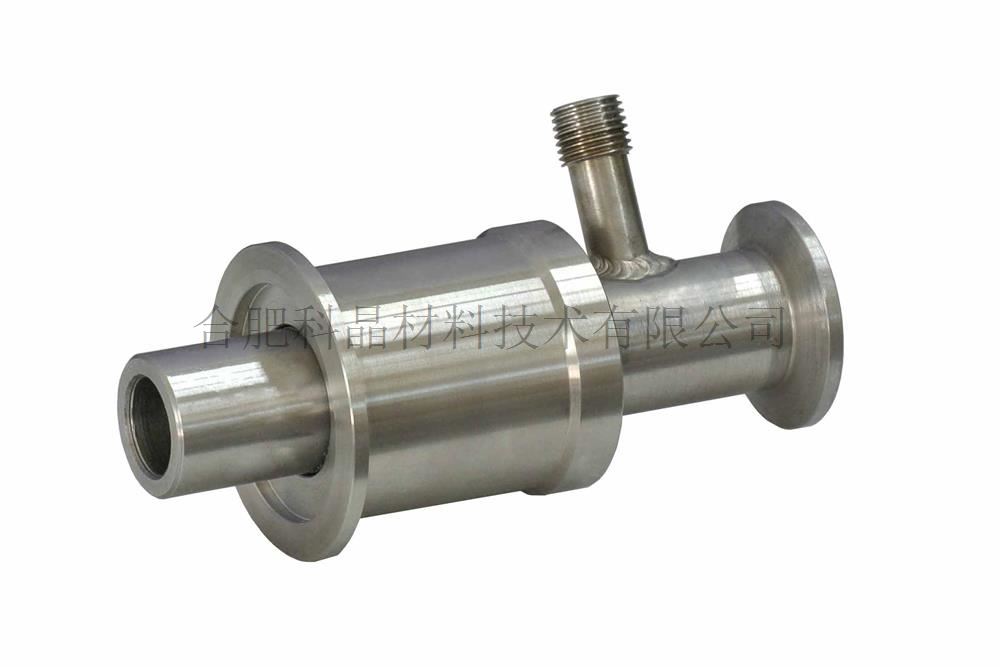

相关可选 | ·将炉管抽真空，待处理粉体储存在喂料罐中（环境为1个大气压），通过压差粉体将传送到炉管中。操作时必须配有一真空系统配套使用： 机械泵真空度达 50 mtorr(图1)； 分子泵真空度可达 10E-4 torr。(图2) ·如果使用腐蚀性气体，请使用冷阱或防腐干泵。(图3) ·可选购合肥科晶的减压阀配套使用。(图4) ·在收集粉末时需要在密封容器中传送的情况下，可以在我公司购买与炉管一起安装的密封装置。这种装置包括带内螺纹法兰、柔性波纹管、直角管、带有蝶形阀的容器和支撑架。客户可以很简单的将带有蝶阀的收集罐与设备断开链接，并在运输过程保持密封。（图5） ·对于化学气相沉积涂层，您可以选择我们的多通道气体输送系统和自动送气系统。（图6） ·可选购本公司的自动进料器，与回转炉配合使用。（图7） ·为了使固体粉末顺利流入加工管，您可能需要带KF25开口的法兰（图8）将两个可能的旋转组件（图9、图10）中的一个连接到KF25法兰上。 ·可选购欧陆型温控仪表，控温精确度可以提升到±0.1℃。
图5 图6 图7 图8
图9 图10 图11 |
