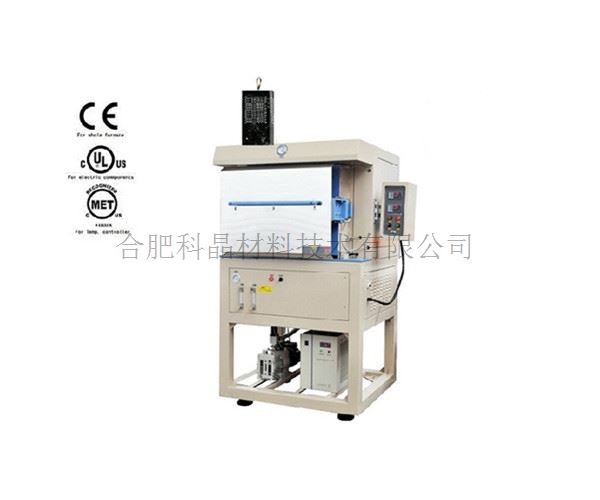

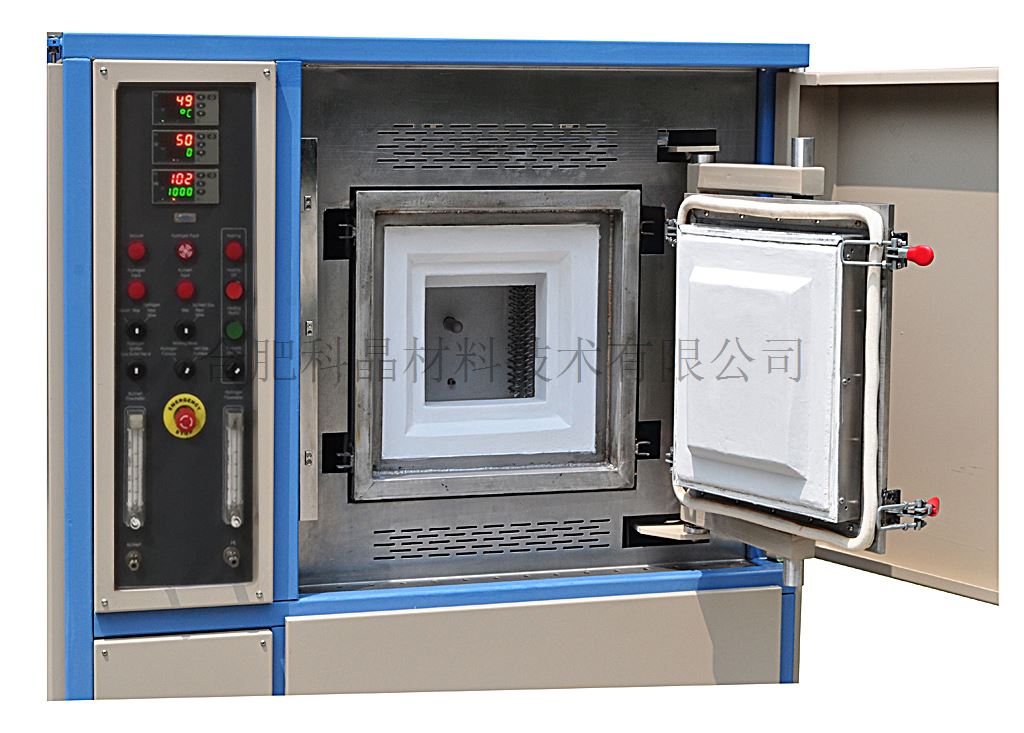

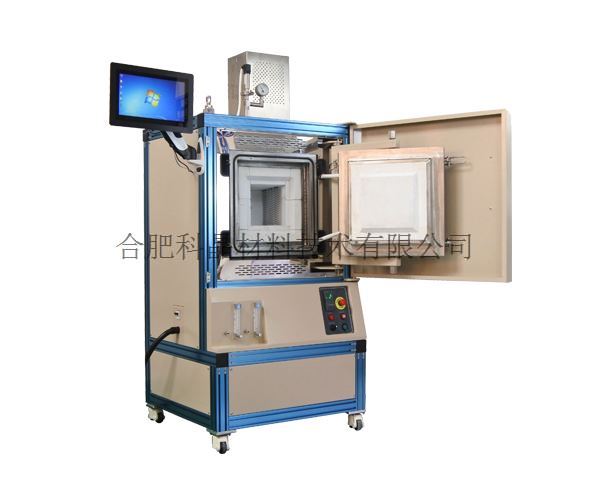

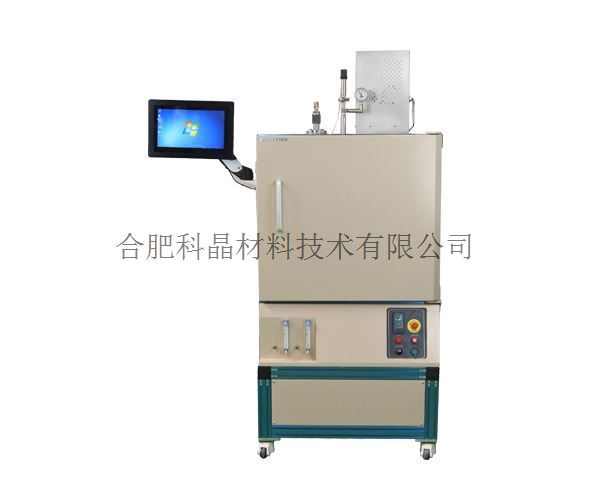

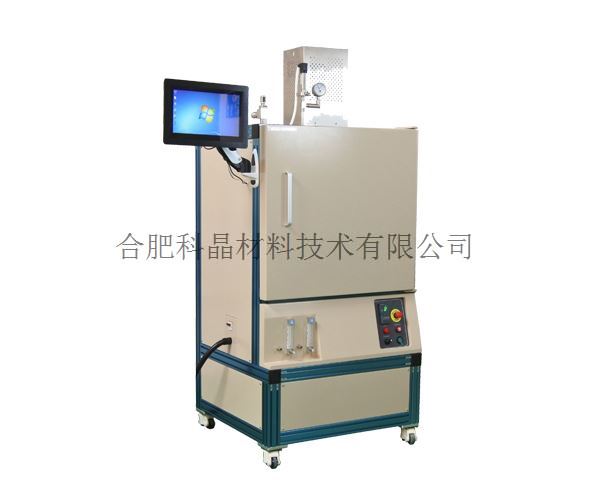

| 设备名称 | 1700℃高温箱式氢气炉 （8L,200*200*200mm）-KSL-1700X-H2（2021.11.10—科晶实验室审核） |
| 产品提示 | |
| 主要特点 | ·双层不锈钢结构，很大限度的真空和安全。 ·水冷前门和空冷外壳 ·内置H2燃烧控制系统--如果控制器检测到燃烧器中没有火焰，则自动关闭气体输送阀。 ·内置压力表、真空阀和两个气浮表，可随时监测气流大小及状态。 |
| 工作原理 | 加热炉利用电流使炉内加热元件发热，采用可控硅进行电路控制， 采用温度传感器（热电偶）检测炉内温度，热电偶检测到的温度反馈到控温仪表。 智能控温仪可设置升温过程（升温速度），仪表采集到热电偶反馈的炉内温度信号， 会通过PID调节输出合适的电压信号，触发器接收到仪表的输出信号，控制可控硅的电流 输出大小从而达到调节炉内温度稳定的目的，使得高温炉按照控温仪设置好的升温过程进行升温 |

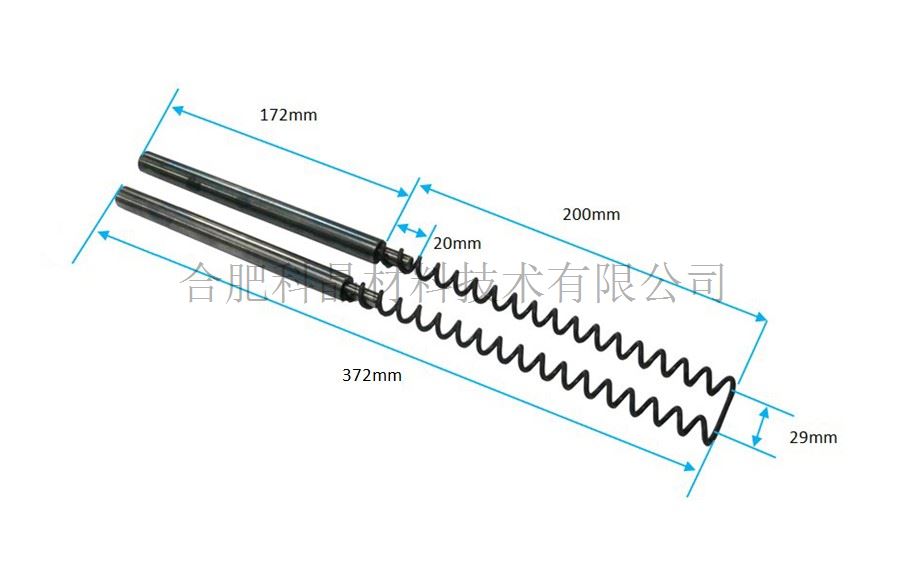

| 基本参数 | ·电源：AC220V/50HZ单相 ·功率：9KW ·腔体真空度：≤50Pa ·工作温度：最高1700℃（＜1h），1600℃（连续） 升温速率：0℃--1000℃≤10℃/min 1000℃--1600℃≤5℃/min >1600℃≦2℃/min ·加热元件：U型钼丝6根（适用于纯氢，氩氢，氮氢气氛下） U型硅钼棒6根（适用于纯惰性气氛下使用） 客户购买前与销售沟通。
·控制热电偶：B型双铂铑热电偶 ·检测热电偶：B型双铂铑热电偶 ·承载样品重量：最大100Kg 更多参数请联系我们 |

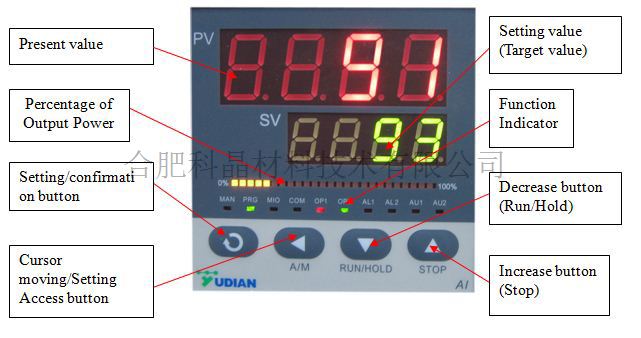

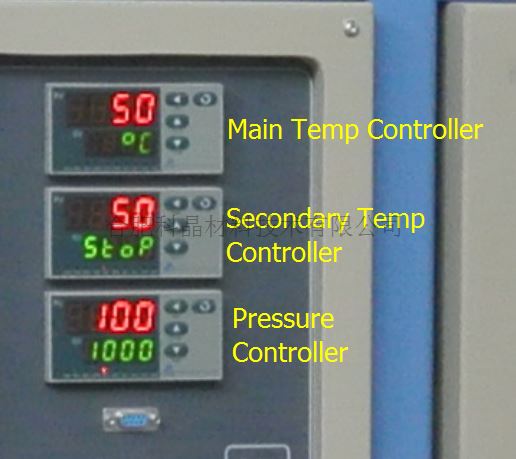

| 温控系统 | ·PID控制，主温度控制器，可设置50段升降温程序，提供1级温度报警保护。 ·采用欧陆仪表（Eurothern），控温精度可达：±0.1℃ ·辅助温度控制器从二次B型热电偶读取温度，监测所有过程中的温度，并提供2级温度报警保护。 ·采用FA-YD858P-AG温度控制器。 ·内置超温报警、偏差报警和热电偶故障报警。 ·默认DB9PC通信端口。 |
| 压力控制器 | ·安装有压力传感器和压力控制器。根据设置的压力限制，分别读取箱体内压力，控制进气和出气阀。可进行高、低压保护。 ·压力传感器量程：0-200KPa |
| 真空系统 | ·设备内部装有真空系统 ·型号：TRP-12 ·抽速：3L/S ·机械压力表：-0.1-0.15MPa |
| 气氛控制系统 | ·浮子流量计:控制氮气 量程：800-8000ml/min ·浮子流量计:控制氢气 量程：800-8000ml/min ·进出气接头：6.35mm |

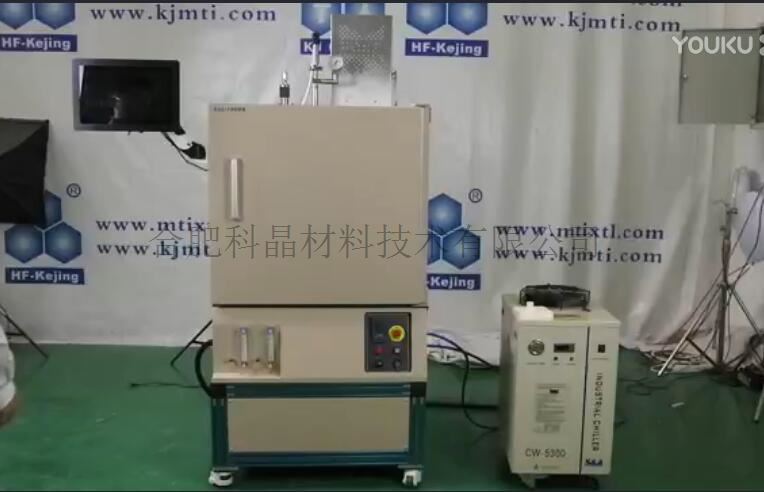

| 产品在线展示 |
|

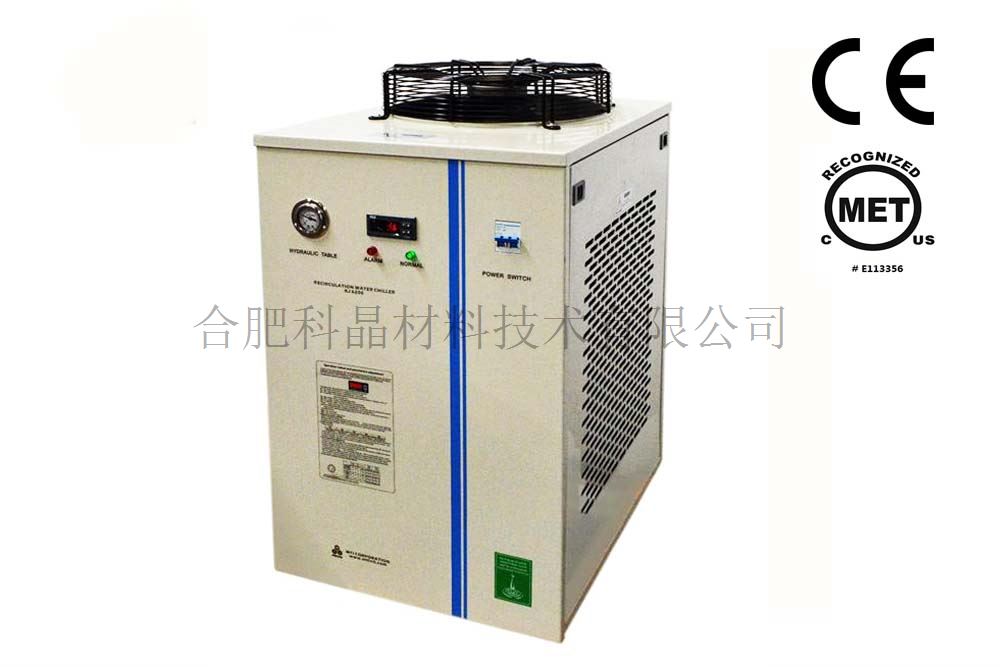

| 水冷设备 （选配） | ·型号：KJ-5300 ·水流速率：16L/min ·水箱容积：12L ·制冷剂：R22/R410-a ·对炉体前门和顶部进行水冷
|

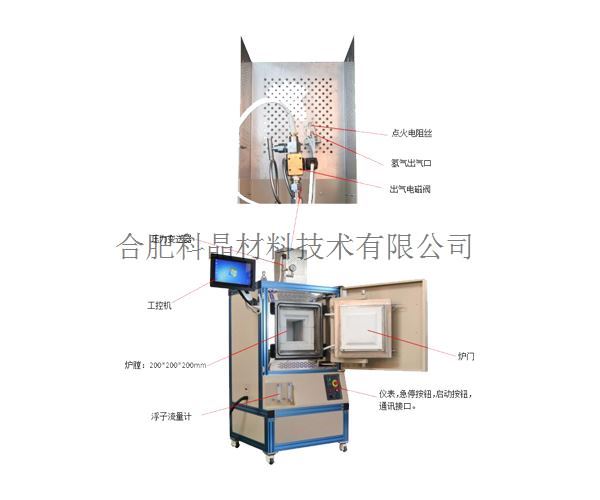

| H2气体燃烧控制系统 | ·点火装置：电阻丝加热点火 ·探测装置：通过检测电阻丝电流和出气端氢气流量判断燃烧火焰是否熄灭。 ·如果H2没有正常燃烧，探测器将测探信号反馈给控制器，控制器将将立即关闭H2的进气阀和出气阀。 安全阀出气口：φ30mm
|
| 炉膛清洗 | ·炉膛清洗有手动和自动两种模式 ·自动模式为真空泵和进气系统自动切换工作，可设定清洗次数 |
| 防爆 | ·防爆设定为2级防爆措施： 电子压力变送器，设定排气压力，高于排气压力，排气阀打开加速泄气； 炉膛顶部安装防爆机械排气阀，设定开启压力（0.04mpa） ·密封方式：压紧O型圈+防爆铰链 |
| 重量 | 420KG |
| 产品尺寸 | ·L1000mm×W800×H1900mm ·炉膛尺寸：200×200×200 ·容积：8L |
| 质保期 | 一年质保期，终生维护（不包括密封圈、加热元件和石英管） |
| 认证 | ·此产品已通过CE认证 证书编号：M.2021.206.C67998 ·若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证
|
应用提示 | ·H2属于易燃易爆，当空气中氢气含量达到4.0~74.2%时，在400°C的温度下发生爆炸。请严格遵守以下规定，以确保安全运行。 ·通入H2气体之前，必须使用惰性气体对炉膛洗气三次以上以消除所有空气。 ·在整个加热过程中，腔室内部的压力应始终控制在大约0.01MPa左右，否则，空气中的氧气可能回流到炉膛内导致爆炸。 ·严禁压力超过0.02Mpa（相对压力）。 ·为了保持炉膛部件的寿命，我们建议加热速率不超过10°C/min。 ·在延伸使用的耐火陶瓷的表面上可能出现小裂纹。这属于正常现象，可以使用氧化铝涂层修复。 ·氢气炉使用时必须配备氢气报警系统，并将其至于炉子上端。 ·此炉由于含有氧化铝和氧化硅纤维隔热材料， 只适合在真空度低于 10-1 torr （ 氧含量大于1000 ppm )的情况下使用。为了防止氧化建议使用大于5% 的氩氢气的混合气体 或纯氢气进行实验！！！
注意：为了安全运行，必须在气瓶上安装两级压力调节器，将压力限制在0.02MPa以下。 |
警示 | ·必须将Al2O3纤维门块放置在前腔室中，以阻挡热辐射，否则，可能会损坏密封环，并导致氢气泄漏。 ·放置炉子的房间需要保持通风良好。 ·一定要把炉子放在一个装有烟罩和氢探测器的房间里。 ·禁止在房间内排放氢气。 ·在温度>300°C时，不能在空气或氧气下使用Mo加热元件。 ·在操作设施时，必须安装经认证的氢气检测器，以在发生氢气泄漏时及时提醒。 ·设备最大耐压值为0.02MPa(相对真空度），在充气的过程中严禁超过这个压力值。 ·安全阀出气口必须接一根气管引到室外。 ·正确开门方式：炉子必须降到室温才能开门，开门前必须再抽一次 真空，压力表显示-0.1MPa后再抽半个小时以上的真空，再充入惰性气体到标准大气压，关闭总电源后，开启炉门。 ·注意：本设备不建议，不提倡使用，易燃、易爆、有毒有害气体。氢气炉在烧结的过程中，炉膛内的压力应控制在≤0.02Mpa.严禁超压使用。安全阀出气口必须接一根气管引到室外。如不采纳我公司的建议，在使用过程中，出现人生安全及设备的损坏，本公司不承担相应责任。 不得通氯化物、硫化物等易腐蚀的气体，否则容易损坏炉膛及发热元件、等不锈钢材质的配件，由于通入腐蚀性气体而造成的设备损坏公司售后维修会收取相应的费用。
|

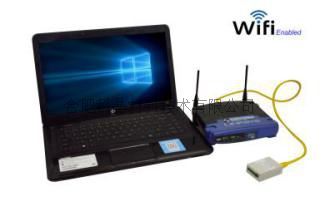

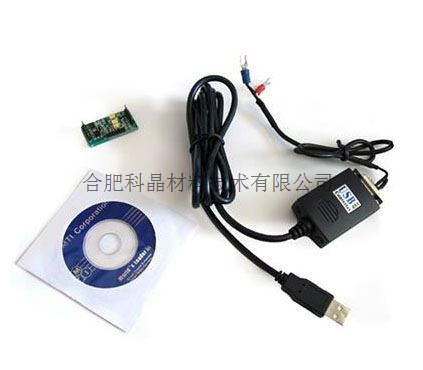

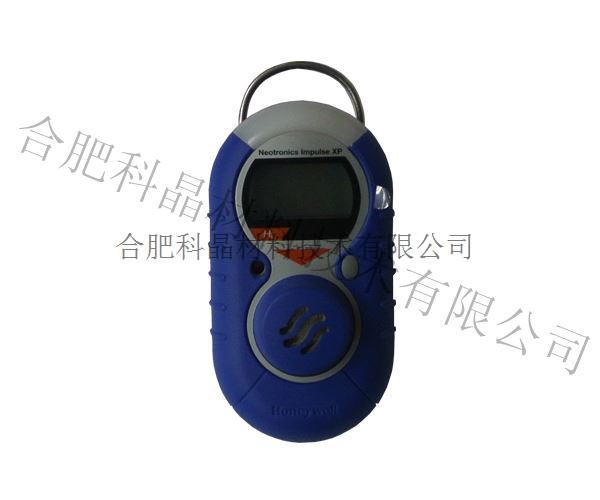

相关可选 | ·可选购合肥科晶58L/min的循环水冷机配套使用。(图1) ·可选用真空系统配套使用： 机械泵真空度达 50 mtorr。(图2) 分子泵真空度可达 10E-4 torr。(图3) ·可选用氢气报警器配套使用。（图4） ·可选MTS02-Y温度控制软件包及15英寸笔记本电脑（YD518P系列控制器）用于控制升温曲线和导出数据。（图5、6） ·建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全。(图7)
图1 图2 图3 图4    图5 图6 图7 |
![23453[1].png](/UserFiles/upload/image/20220314/6378285085372848062309056.png "23453[1].png")

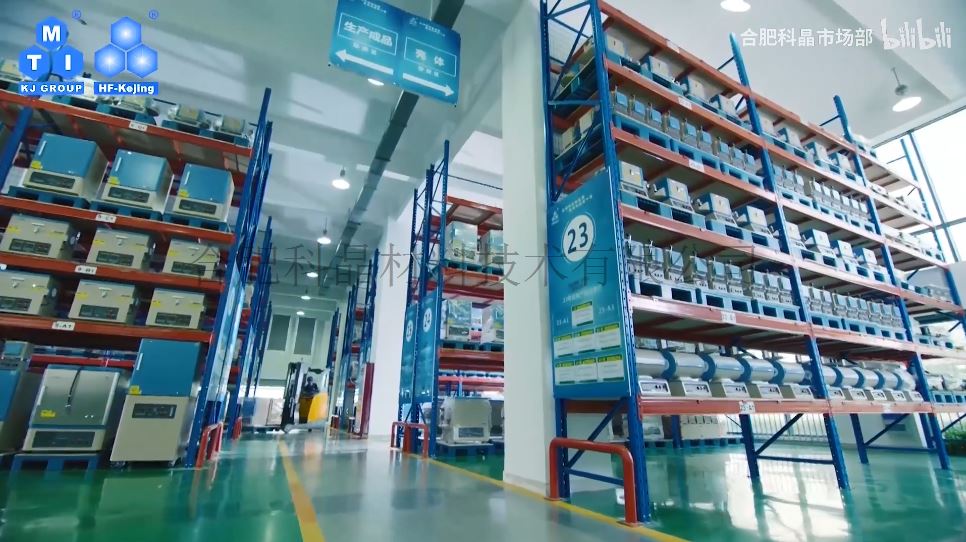

视频会议产品展示 合肥科晶品牌纪录片 公司环境
